Barvy Lockout Tagout zámků v praxi: Kompletní průvodce pro bezpečný a efektivní provoz

Obsah článku

Část 1: Proč na barvě záleží? Základní principy a přínosy barevného kódování v systému LOTO.

Část 2: Pravidla hry: Legislativní rámec a standardy pro barevné kódování

Část 3: Systémy barevného kódování v praxi: Od teorie k reálným příkladům

Část 4: Implementace a správa: Jak úspěšně zavést a udržet barevný systém LOTO

Část 5: Závěr: Barva jako synonymum bezpečnosti

Část 1: Proč na barvě záleží? Základní principy a přínosy barevného kódování v systému LOTO

Úvod: Více než jen zámek – vizuální jazyk bezpečnosti

Systém Lockout/Tagout (LOTO) představuje plánovaný bezpečnostní postup, jehož primárním cílem je ochrana pracovníků před nebezpečnými energiemi během údržby a servisu strojů a zařízení. Jeho podstata spočívá ve fyzickém uzamčení (Lockout) izolačních bodů energie a jejich viditelném označení (Tagout), čímž se zamezí neočekávanému spuštění nebo uvolnění naakumulované energie. Zatímco fyzický zámek a informační visačka tvoří základ tohoto systému, zavedení promyšleného barevného kódování zámků jej povyšuje na novou úroveň.

Barevné kódování není pouhou estetickou volbou; je to kritické vylepšení, které transformuje LOTO systém v intuitivní vizuální jazyk. Tento jazyk dokáže okamžitě a bez nutnosti čtení textu sdělit komplexní informace o povaze probíhajících prací. Tím se zásadně mění funkce zámku. Z čistě restriktivního nástroje, který říká pouze „Neuváděj do provozu“, se stává nástroj informativní, který sděluje např.: „Toto zařízení je uzamčeno elektrikářem kvůli práci na elektrické části.“ Tento posun od binárního stavu (uzamčeno/odemčeno) k mnohovrstevnatému informačnímu systému představuje významný evoluční krok v komunikaci o bezpečnosti na pracovišti. Využívá přitom základních principů lidského vnímání – mozek zpracovává barvu mnohem rychleji než text, což umožňuje tzv. pre-attentivní zpracování informací. Tato kognitivní zkratka je neocenitelná v dynamickém průmyslovém prostředí, kde rychlé a správné pochopení situace může zabránit vážným úrazům.

Klíčové přínosy zavedení barevného systému LOTO

Implementace konzistentního barevného systému přináší řadu hmatatelných výhod, které přímo přispívají k vyšší bezpečnosti a efektivitě provozu.

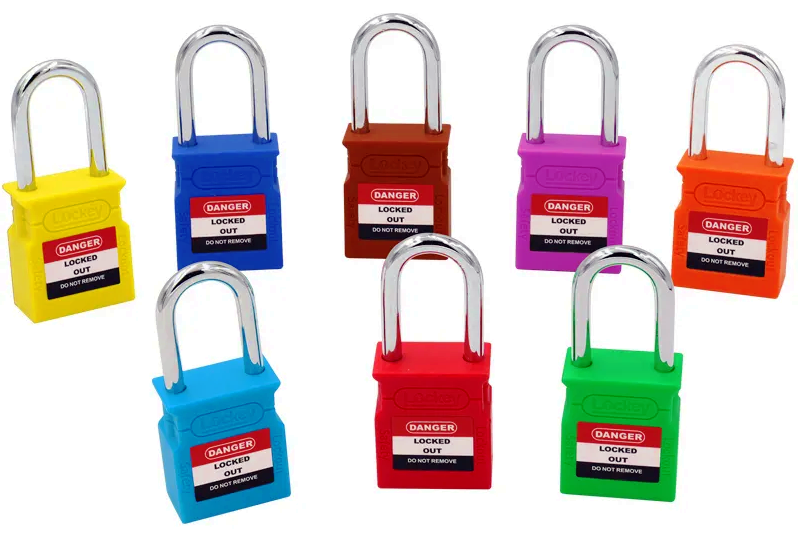

• Okamžitá identifikace a snížení rizika: Barevné odlišení zámků umožňuje zaměstnancům a externím dodavatelům na první pohled identifikovat, kdo je za uzamčení zodpovědný, jaký typ práce probíhá nebo o jaký druh rizika se jedná. Například pohled na žlutý zámek může okamžitě signalizovat práci na elektrickém zařízení, což vyžaduje specifickou opatrnost. Tím se dramaticky snižuje pravděpodobnost, že by někdo omylem odstranil zámek patřící jinému pracovníkovi.
• Zamezení zmatkům při komplexních pracích: V situacích, kdy na jednom zařízení pracuje více techniků z různých oddělení (např. mechanici, elektrikáři) nebo externí firmy, je přehlednost klíčová. Barevné kódování jasně rozděluje odpovědnosti a eliminuje chaos. Modrý zámek může patřit externímu subjektu, červený interní údržbě – tato vizuální informace zjednodušuje koordinaci a komunikaci, zejména při předávání směn.
• Posílení bezpečnostní kultury: Viditelný a důsledně používaný barevný systém neustále připomíná důležitost a přítomnost LOTO procedur. Stává se nedílnou součástí pracovního prostředí a posiluje vnímání bezpečnosti jako sdílené hodnoty a odpovědnosti všech zaměstnanců.
• Zvýšení efektivity: Tím, že barevné kódování minimalizuje nejasnosti a zrychluje identifikaci odpovědných osob, přispívá také k efektivnějšímu průběhu údržbářských prací. Omezují se zbytečné prodlevy způsobené hledáním informací o tom, kdo a proč zařízení uzamkl, což vede k plynulejším a rychlejším servisním zásahům. Může poskytovat rychlou informaci odpovědné osobě ("Elektrikář už tu byl, má tu zámek, ale strojní údržba ještě ne").

Část 2: Pravidla hry: Legislativní rámec a standardy pro barevné kódování

Existuje závazná norma pro barvy LOTO zámků v ČR a EU?

Jednou z nejčastějších otázek při zavádění LOTO systému je, zda existuje legislativně daný barevný standard. Odpověď je jednoznačná: v České republice ani v rámci obecných směrnic Evropské unie neexistuje žádná specifická, právně závazná norma, která by předepisovala konkrétní barvy pro LOTO zámky.

Evropská a česká legislativa se soustředí na stanovení cílů a minimálních požadavků na bezpečnost, nikoli na předepisování konkrétních metod, jak těchto cílů dosáhnout. Tento přístup dává zaměstnavatelům flexibilitu, ale zároveň na ně klade plnou odpovědnost za vytvoření funkčního a prokazatelně bezpečného systému.

• Směrnice Rady 89/655/EHS (nyní kodifikovaná směrnicí 2009/104/ES): Tato klíčová evropská směrnice stanovuje minimální požadavky na bezpečnost a ochranu zdraví při používání pracovního zařízení. Uvádí, že každé zařízení musí být vybaveno „jasně viditelnými prostředky“, kterými je lze oddělit od zdrojů energie. Důraz je kladen na existenci a funkčnost izolačního prostředku, nikoli na jeho barvu.
• Česká legislativa (Zákoník práce, Nařízení vlády č. 378/2001 Sb.): Tyto předpisy ukládají zaměstnavateli obecnou povinnost zajišťovat bezpečnost a ochranu zdraví při práci, vyhledávat a hodnotit rizika a přijímat opatření k jejich minimalizaci. Zavedení systému LOTO je považováno za nejlepší praxi („best practice“) pro naplnění těchto povinností, avšak konkrétní podoba systému, včetně barevného kódování, je ponechána na zaměstnavateli.

Absence předepsaného barevného kódu v legislativě není chybou, ale záměrem. Umožňuje firmám vytvořit si systém na míru jejich specifickým rizikům a provozním podmínkám. Chemický závod má jiné priority a typy nebezpečí než potravinářský provoz nebo datové centrum. Univerzální kód by byl neefektivní a potenciálně i nebezpečný. Zaměstnavatel tak nemůže pouze nakoupit zámky jedné barvy a tvrdit, že splnil povinnost. Musí provést vlastní analýzu rizik a vytvořit logický, zdokumentovaný a srozumitelný systém, který je schopen obhájit před inspekčními orgány. Interní firemní směrnice se tak stává de facto „zákonem“ pro dané pracoviště.

Mezinárodní kontext: Co říká americká OSHA?

Ačkoliv americké předpisy nejsou v Evropě právně závazné, standard americké Správy bezpečnosti a ochrany zdraví při práci (OSHA) je celosvětově uznáván jako etalon nejlepší praxe v oblasti LOTO. Z tohoto důvodu je často citován i v evropském kontextu.

Standard OSHA 29 CFR 1910.147 požaduje, aby LOTO zařízení (zámky a visačky) byla v rámci daného podniku standardizována, a to alespoň v jednom z kritérií: barva, tvar nebo velikost. Klíčovým principem je tedy interní konzistence a rozlišitelnost. Zaměstnanec musí být schopen na první pohled odlišit LOTO zámek od běžného bezpečnostního zámku například na skříňce s nářadím.

OSHA sice poskytuje doporučení pro barvy visaček (např. červená pro „Nebezpečí“, žlutá pro „Výstraha“), ale ani ona nepředepisuje povinné barevné schéma pro samotné zámky. Pro evropské firmy je tedy inspirace v principech OSHA – zejména v důrazu na standardizaci, dokumentaci, školení a pravidelné audity – vynikajícím způsobem, jak vybudovat robustní a obhajitelný systém, který naplňuje požadavky evropských a českých předpisů.

Část 3: Systémy barevného kódování v praxi: Od teorie k reálným příkladům

Jak si vytvořit vlastní systém? Tři základní přístupy

Při návrhu vlastního barevného systému se firmy nejčastěji uchylují k jednomu ze tří logických modelů, případně k jejich kombinaci. Volba závisí na velikosti podniku, složitosti provozu a povaze rizik.

1. Kódování podle role/funkce: Toto je nejrozšířenější přístup. Barvy zámků jsou přiřazeny konkrétním skupinám pracovníků na základě jejich role v procesu údržby. Tento systém je velmi intuitivní a okamžitě odpovídá na otázku „Kdo to uzamkl?“.

• Příklad: Červené zámky pro interní údržbáře, modré pro externí dodavatele, oranžové pro vedoucí směn nebo bezpečnostní techniky.

1. Kódování podle oddělení: Větší podniky s jasně definovanými úseky mohou přiřadit barvy celým oddělením. To usnadňuje koordinaci mezi různými specializacemi.

• Příklad: Žluté zámky pro elektroúdržbu, modré pro strojní údržbu, zelené pro oddělení provozu.

1. Kódování podle rizika/zařízení: Tento přístup se zaměřuje na typ nebezpečí. Specifické barvy jsou vyhrazeny pro uzamčení zdrojů s vysokým rizikem, což slouží jako další vrstva varování.

• Příklad: Černé nebo fialové zámky pro elektrické riziko, zelené pro uzamčení potrubí s chemikáliemi, oranžové pro signalizaci biologického nebezpečí.

Tabulka 1: Přehled doporučených mezinárodních barevných schémat LOTO

 Následující tabulka ilustruje, jak různé organizace a standardy přistupují k barevnému kódování. Ukazuje běžné vzorce (např. dominantní roli červené barvy), ale především potvrzuje, že neexistuje jediný univerzální standard. Pro každý podnik je klíčové vytvořit si vlastní, jasně definovaný systém.

Případová studie z ČR: Detailní pohled na systém v ORLEN Unipetrol

 Pro konkrétní představu, jak může propracovaný systém vypadat v českém průmyslovém prostředí, poslouží příklad společnosti ORLEN Unipetrol (1). Jejich systém je vynikající ukázkou hierarchického přístupu, který rozlišuje nejen mezi profesemi, ale i mezi typy osob („autorizovaná“ vs. „ovlivněná“) a účelem uzamčení (osobní zajištění vs. účast na skupinovém uzamčení).

Tento systém ukazuje hlubší promyšlenost. Nejde jen o to, kdo zámek použil, ale také o to, jakou funkci v daném LOTO postupu plní. Existují zámky pro osobní bezpečnost (červený, žlutý), které si pracovník nasazuje pro ochranu sebe sama. Dále jsou zde zámky pro účast ve skupinové práci (modrý, oranžový, fialový, černý), které signalizují zapojení do společného úkolu přes LOTO box. A nakonec je tu zámek pro procedurální dohled (zelený), který reprezentuje kontrolu nad celým procesem ze strany vystavovatele povolení. Tato hierarchie (Osobní bezpečnost → Skupinová účast → Procedurální dohled) je znakem vysoce vyspělého a robustního bezpečnostního programu.

 Tabulka 2: Příklad implementace barevného kódu v českém podniku (1)

Část 4: Implementace a správa: Jak úspěšně zavést a udržet barevný systém LOTO

Úspěšná implementace barevného kódování vyžaduje systematický přístup. Nejde jen o nákup barevných zámků, ale o vytvoření uceleného a funkčního systému.

Krok za krokem: Od plánu k funkčnímu systému

1. Provedení auditu a analýzy rizik: Prvním krokem je důkladná identifikace všech strojů a zařízení, která vyžadují LOTO. Je nutné zmapovat všechny typy energií (elektrická, hydraulická, pneumatická, chemická, tepelná, gravitační) a jejich izolační body.
2. Vytvoření firemní směrnice LOTO: Na základě analýzy vytvořte písemnou směrnici. Tento dokument je páteří vašeho systému. Musí jasně definovat zvolený barevný kód, přiřadit barvy k rolím/rizikům, popsat postupy pro individuální i skupinové uzamčení a stanovit odpovědnosti. Tento dokument je klíčový pro prokázání shody s legislativou.
3. Výběr a standardizace vybavení: Investujte do kvalitních, odolných LOTO zámků a visaček, které snesou průmyslové prostředí (teploty, chemikálie, UV záření). Zásadní je standardizace: zámky dané barvy musí být používány výhradně pro LOTO a nesmí být zaměnitelné s jinými zámky v podniku. Ideální jsou zámky, které zadrží klíč, dokud nejsou uzamčeny, což brání nechtěnému ponechání odemčeného zámku na zařízení. Tuto podmínku naše zámky splňují
4. Komunikace a školení: Toto je nejkritičtější fáze. Systém je k ničemu, pokud mu zaměstnanci nerozumí. Je nutné proškolit všechny tři skupiny pracovníků :

• Autorizovaní pracovníci: Ti, kteří provádějí LOTO. Musí znát systém do detailu.
• Ovlivnění pracovníci: Obsluha strojů. Musí rozumět významu barev a vědět, že nesmí zařízení spouštět.
• Ostatní pracovníci: Všichni, kdo se pohybují v dané oblasti. Musí být schopni rozpoznat, že probíhá údržba.

1. Zřízení LOTO stanic: Vytvořte přehledná a snadno dostupná místa pro skladování LOTO vybavení. LOTO stanice nebo panely zajišťují, že zámky, visačky a další prvky jsou organizované, chráněné a vždy k dispozici tam, kde jsou potřeba, například u rozvoden nebo v dílnách údržby.
2. Pravidelná kontrola a audit: Nejméně jednou ročně proveďte audit celého LOTO programu. Ověřte, zda jsou postupy dodržovány, zda je systém stále relevantní pro aktuální stav zařízení a zda jsou všichni pracovníci řádně proškoleni.

Nejčastější chyby a jak se jim vyhnout

• Příliš složitý systém: Použití deseti různých barev pro deset mírně odlišných scénářů vede ke zmatkům a nevyhnutelně k situaci, kdy dojde správná barva zámku a použije se nesprávná. Systém musí být co nejjednodušší, ale stále funkční.
• Nedostatečná standardizace: Používání běžných visacích zámků z hobby marketu, nekonzistentní význam barev v různých částech závodu nebo absence jasných pravidel vedou k erozi celého systému.
• Chybějící dokumentace a školení: Pokud systém existuje jen v hlavě bezpečnostního technika a není písemně zakotven a pravidelně školen, je odsouzen k zániku.
• Obcházení systému: Nejčastější příčinou úrazů je vědomé ignorování postupů ze strany zaměstnanců kvůli „rychlé a jednoduché“ práci. Tomu lze čelit pouze silnou bezpečnostní kulturou a nekompromisním vyžadováním dodržování pravidel.
• Nedostatek vybavení: Pokud pracovníci nemají k dispozici dostatečný počet správných zámků a LOTO prvků, uchýlí se k improvizaci, která je z podstaty nebezpečná, možná více nebezpečná, než když systém LOTO vůbec zaveden není - pracovníci se spoléhají na zabezpečení stroje standardizovaným způsobem a každá improvizace z tohoto systému vybočuje a může vést ke zvýšení rizika.

Nástroje pro úspěch: LOTO stanice a systémy klíčů

 Fyzické vybavení zámky a dalšími LOTO prvky a zvolený systém barev jsou dvě strany téže mince; jedno bez druhého nemůže efektivně fungovat. Správně zvolený hardware podporuje a vynucuje dodržování nastavených pravidel.

• LOTO Stanice: Jak již bylo zmíněno, centralizované a organizované úložné prostory jsou základem pro udržení pořádku a dostupnosti vybavení.3
• Petlice (Hasps): Jsou nezbytné pro skupinové uzamčení. Umožňují, aby si na jeden izolační bod pověsilo svůj osobní zámek více pracovníků najednou. Zařízení nelze spustit, dokud svůj zámek neodebere i ten poslední z nich.3
• Skupinové uzamykatelné boxy (Group Lock Boxes): Klíčový nástroj pro řízení složitých odstávek s mnoha izolačními body. Klíče od všech zámků na zařízení se vloží do boxu. Každý pracovník, který se na práci podílí, pak uzamkne tento box svým osobním zámkem. Zařízení nelze znovu spustit, dokud všichni pracovníci neodeberou své zámky z boxu, což umožní jeho otevření a vyjmutí klíčů.3 Barevné kódování lze rozšířit i na samotné boxy (např. červený pro interní údržbu, žlutý pro dodavatele).7
• Systémy klíčů (Keying Systems): Volba systému klíčování musí být v souladu s barevnou politikou. Je to zásadní bezpečnostní prvek:

• KD (Keyed Different – Různý klíč): Každý zámek má pouze jeden unikátní klíč. Toto je základní a nezbytný princip pro osobní bezpečnostní zámky. Každý pracovník má svůj vlastní, jedinečný zámek a klíč, který má v držení pouze on . Jedna z nejdůležitějších odlišností od běžných visacích zámků, které se dodávají s více klíči.
• KA (Keyed Alike – Stejný klíč): Sada zámků, které lze otevřít jedním klíčem. Vhodné pro pracovníka, který je zodpovědný za uzamčení více bodů na jednom stroji nebo více strojů najednou. Usnadňuje manipulaci se zámky, ale v případě nesprávného použití se může stát vysokým rizikem!!! Důležitou podmínkou je, že tato sada zámků s jedním klíčem je určena pouze a jen pro JEDNOHO pracovníka a klíč od těchto zámků musí mít pod výhradní kontrolou pouze a jen tento pracovník. Nikdy se nesmí použít pro celé oddělení nebo více pracovníků!!!
• MK (Master Keyed – Hlavní klíč): pro zámky KD i KA může existovat hlavní (master) klíč, kterým může pověřená osoba v přesně definovaných nouzových situacích zámek otevřít. Tyto situace je nutno podrobně specifikovat ve směrnici, protože nesprávné použití MK může způsobit nebezpečnou situaci. MK by měl být uzamčen v trezoru nebo uzamykatelné schránce a ideálně v zapečetěné obálce. O použití MK by měl být vyhotoven písemný záznam.
• GMK (Grand Master Keyed – Generální hlavní klíč): Hierarchický systém pro rozsáhlé provozy, kde existuje více úrovní MK. Platí pro něj stejná pravidla jako pro MK

Část 5: Závěr: Barva jako synonymum bezpečnosti

Shrnutí klíčových poznatků

Analýza jasně ukazuje, že barevné kódování LOTO zámků je mnohem víc než jen organizační pomůcka. Je to dynamický bezpečnostní prvek, který zvyšuje srozumitelnost, efektivitu a celkovou robustnost programu kontroly nebezpečných energií.

Klíčové poznatky lze shrnout do několika bodů:

• V České republice ani v EU neexistuje žádný zákonem předepsaný barevný standard. Odpovědnost za vytvoření logického a obhajitelného systému leží plně na zaměstnavateli.
• Dobře navržený, pečlivě zdokumentovaný a důsledně uplatňovaný barevný systém je mocným nástrojem pro posílení bezpečnosti, zrychlení komunikace a zvýšení efektivity údržby.
• Nejefektivnější systémy jsou ty, které jsou jednoduché, logické, přizpůsobené konkrétním rizikům provozu a podpořené kvalitním vybavením a opakovaným školením všech zúčastněných pracovníků.

Vytvořte systém, který dává smysl pro váš provoz

Tento průvodce poskytuje rámec a osvědčené postupy, ale konečný úspěch závisí na jejich aplikaci ve vašem specifickém prostředí. Využijte tyto informace k revizi vašeho stávajícího systému nebo k návrhu nového.

Položte si otázky:

• Je náš systém srozumitelný pro nového zaměstnance?
• Odrážejí barvy naše největší rizika?
• Je systém dostatečně zdokumentován a proškolen?

Investice času a prostředků do vytvoření promyšleného barevného systému LOTO není nákladem, ale přímou investicí do ochrany toho nejcennějšího, co ve vašem podniku máte – zdraví a životů vašich zaměstnanců.

V případě, že potřebujete pomoci s analýzou rizik, návrhem systému nebo výběrem vhodných LOTO prvků, neváhejte se obrátit na naše specialisty, kteří vám pomohou vytvořit řešení na míru vašim potřebám.

Zdroje:

(1) ZÁKLADNÍ POŽADAVKY PRO IMPLEMENTACI SYSTÉMU UZAMYKÁNÍ A OZNAČOVÁNÍ - LOTO - ORLEN Unipetrol RPA, použito července 10, 2025, https://www.orlenunipetrolrpa.cz/CS/sluzby-areal/chempark-zaluzi/Documents/Zavazne_normy_a_informace/S416_Z%C3%A1kladn%C3%AD%20po%C5%BEadavky%20pro%20implementaci%20syst%C3%A9mu%20uzamyk%C3%A1n%C3%AD%20a%20ozna%C4%8Dov%C3%A1n%C3%AD%20-%20LOTO_V1Z0.pdf
